ICQ035

Ud

Sistema adicional de alimentación con elevación vertical, para caldera de biomasa.

13.621,53€

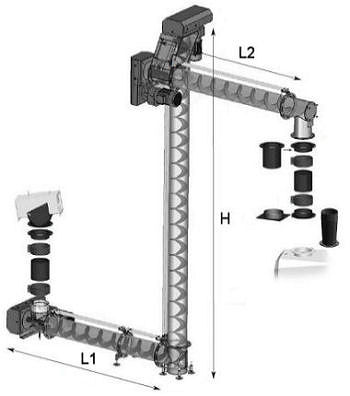

Sistema adicional de alimentación con elevación vertical y doble tramo horizontal "HERZ", formado por kit básico para accionamiento de los transportadores helicoidales sinfín, cuadro eléctrico, transportadores helicoidales sinfín formados por tubo 220 mm de diámetro y tornillos sinfín sin eje de 180 mm de diámetro, uno de ellos horizontal inferior de 4 m de longitud, otro vertical de 7 m de altura y otro horizontal superior de 2 m de longitud.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt38cbh196b

Ud

Kit básico para accionamiento de los transportadores helicoidales sinfín, "HERZ", formado por 3 motores de 1,5 kW cada uno, tornillo sinfín sin eje de 180 mm de diámetro y tubo de 220 mm de diámetro, interruptores final de carrera y pieza de conexión para el sistema de descarga y piezas de transición entre transportadores helicoidales sinfín, para sistema adicional de alimentación con elevación vertical y doble tramo horizontal.

1,000

6.920,00

6.920,00

mt38cbh215e

Ud

Transportador helicoidal sinfín de 1 m de longitud, "HERZ", formado por tubo de 220 mm de diámetro y tornillo sinfín de 180 mm de diámetro.

5,000

326,00

1.630,00

mt38cbh215f

Ud

Transportador helicoidal sinfín de 1,5 m de longitud, "HERZ", formado por tubo de 220 mm de diámetro y tornillo sinfín de 180 mm de diámetro.

4,000

370,00

1.480,00

mt38cbh072b

Ud

Tubo de conexión, para sistema de alimentación de caldera de biomasa, "HERZ".

1,000

81,00

81,00

mt38cbh074d

Ud

Conexión de tubo de 195 mm de diámetro, para sistema de alimentación de caldera de biomasa, "HERZ".

3,000

81,00

243,00

mt38cbh071f

Ud

Brida para conexión de tubo vertical de 195 mm de diámetro, para sistema de alimentación de caldera de biomasa, "HERZ".

2,000

72,00

144,00

mt38cbh073d

m

Tubo de 195 mm de diámetro, para sistema de alimentación de caldera de biomasa, "HERZ".

2,000

109,00

218,00

mt38cbh025i

Ud

Cuadro eléctrico para 3 motores, "HERZ".

1,000

1.977,00

1.977,00

Subtotal materiales:

12.693,00

2

Mano de obra

mo004

h

Oficial 1ª calefactor.

19,500

17,82

347,49

mo103

h

Ayudante calefactor.

19,500

16,10

313,95

Subtotal mano de obra:

661,44

3

Costes directos complementarios

%

Costes directos complementarios

2,000

13.354,44

267,09

Coste de mantenimiento decenal: 4.767,54€ en los primeros 10 años.

Costes directos (1+2+3):

13.621,53

UNIDAD DE OBRA ICQ035: SISTEMA ADICIONAL DE ALIMENTACIÓN CON ELEVACIÓN VERTICAL, PARA CALDERA DE BIOMASA.

CARACTERÍSTICAS TÉCNICAS

Suministro e instalación de sistema adicional de alimentación con elevación vertical y doble tramo horizontal "HERZ", formado por kit básico para accionamiento de los transportadores helicoidales sinfín, cuadro eléctrico, transportadores helicoidales sinfín formados por tubo 220 mm de diámetro y tornillos sinfín sin eje de 180 mm de diámetro, uno de ellos horizontal inferior de 4 m de longitud, otro vertical de 7 m de altura y otro horizontal superior de 2 m de longitud, incluso accesorios para la conexión con el sistema de extracción del silo y con la caldera. Totalmente montado, conexionado y probado.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Replanteo. Conexionado de los elementos a la red.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerán todos los elementos frente a golpes, materiales agresivos, humedades y suciedad.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
